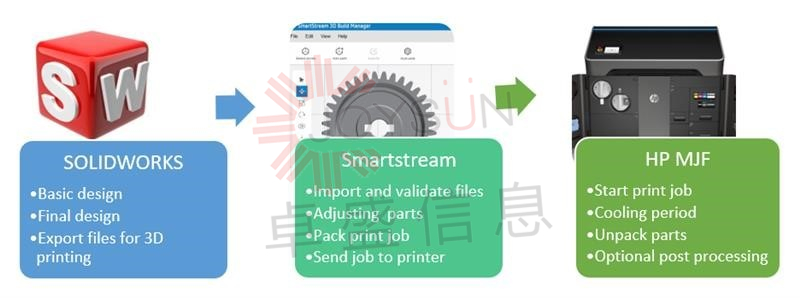

像你们中的许多人一样，我喜欢3D打印的想法。我曾经对它的大规模应用和易用性持怀疑态度。好吧...那没持续多久！今天的旅程将概述我从概念到成品零件的路线，并强调使用Smartstream为HP Multi Jet Fusion打印机进行设置的简便性。在这次旅行中，我将带来SOLIDWORKS，这是我受信任的参数化3D计算机辅助设计软件，已被全球数百万用户使用。我作为CAD设计师，正版SOLIDWORKS价格讲师和疑难解答者的背景为理解3D世界的运行方式奠定了坚实的基础。对于我所不知道的，有无数的论坛和用户组可以帮助我学习和改进。

那么，当一个想法变成CAD模型并要求成为一个物理模型或数百个物理模型时，在几天之内会发生什么？

有时，CAD设计来自客户，或者从3D打印共享站点（例如GrabCAD）下载，或者其他时候我自己设计。如果是我自己的设计，则通常会遵循一个简单的过程，但是首先，我必须回答一些问题：该模型需要做什么？如何制造？我使用哪种材料制作零件，其局限性是什么？

它怎么会失败？在哪里？我可以分析故障吗？–考虑SOLIDWORKS Simulation

回答了这些问题并创建了模型后，我将其导出为以下三种文件格式之一：STL，3MF或VRML。今天，为了简化和易用性，我正在使用STL。江苏SOLIDWORKS代理商如果从其他用户发送的模型采用以下格式之一，则可以直接使用它。如果没有，我可以在SOLIDWORKS中将其打开并根据需要进行保存。重要：

从CAD平台保存模型时，苏州卓盛信息（400-696-5950）我检查了一些非常重要的文件格式项：输出单位–使用与设计相同的单位

分辨率等级：偏差和角度公差–精细分辨率效果最佳文件格式类型-如果适用

软件的任何其他保存选项可能已适用于文件格式STL图1

3MF图2

VRML图3

二进制STL就足够了，因为ASCII会带来不必要的信息并增加文件大小。对于VRML，版本97是最好的选择，因为版本1较旧并且不适用于某些切片软件。建立现在是时候设置我的打印作业了！惠普的Smartstream 3D Build Manager是一款非常简单，强大且易于使用的工具，可满足他们的打印需求。它可以从HP网站下载这里或者通过导航到：

www.hp.com>支持：软件和驱动程序>打印机>搜索Multi Jet Fusion>选择HP软件>展开应用程序解决方案

该软件是免费的！是的，免费，没有许可证要求。当然，现在，它仅适用于HP Multi Jet Fusion，HP 4200/5200系列和300/500系列打印机，但是我可以根据需要在任意多台计算机上拥有尽可能多的副本。SOLIDWORKS教程它非常轻巧，在我的硬盘驱动器上只占很少的空间，并且不占用大量系统资源。有时，模型的网格划分不充分，表面也不防水。这就给切片软件在确定放置材料的位置产生了问题。Smartstream具有集成的维修工具。它可以在不改变几何形状的情况下分析，装配和重新贴合模型的表面。苏州卓盛信息（400-696-5950）只需单击一下即可启动该过程，并且不需要用户方面的CAD或网格划分知识……我。😊

现在已经加载了模型，以下是我必须调整和准备打印件的一些选项：

移动–一次或一组移动比例–百分比比例或每个xyz尺寸旋转– 3个自由度（xyz +/-）

复制–根据需要选择和复制零件移到床上-轻松在构建区域内简化模型

添加颜色–部分随附VRML配色方案；否则，此选项允许颜色

调整色相，亮度和饱和度–一般调整中空模型–选择壳壁厚度和精度

要查看我的结果，SOLIDWORKS解决方案我具有诸如平移视图，缩放，剖切，正交视图和轨道等工具。在打印一个或多个零件之前，我可以进行壁厚分析，以确定模型是否有可能出现故障的区域。这样可以为我节省大量的重印时间。由于Smartstream软件专门针对HP Multi Jet打印机进行了调整，因此可以预期该分析的高精度。

然后，我可以添加更多零件并自动包装或手工布置它们。

出于管理目的，我还可以运行报告并查看零件的尺寸和其他必要的信息。这是PDF格式，易于打印。

锁定选项是Smartstream的一项特殊功能。这使我可以在小零件周围创建一个笼子，这样它们就不会在清洁过程中丢失。SOLIDWORKS官网在下面，您会看到32个齿轮和我在右侧使用的保持架参数。

然后，我可以使用IP地址连接到打印机并发送作业。

在简单性，可靠性和性能的交汇处，HP的Smartstream 3D Build Manager是一个很好的工具。如果需要更多工具，苏州卓盛信息（400-696-5950）例如内部格架，手动文件修复或拓扑优化，则第三方软件（例如Materialize Magics或NetFabb）具有HP Multi Jet Fusion专用的插件。这些软件包是基于许可证的，必须购买或租赁。正版SOLIDWORKS对于大多数用户而言，Smartstream足够了。打印机

用户界面非常简单，类似于HP大幅面打印机，因此非常易于使用。我选择作业，然后按打印。



*我会在这里指出，打印机已经准备就绪，可以使用足够的尼龙12，尼龙11或TPU粉末材料，并进行定影，细节处理和着色剂处理*

一旦开始，我将准确了解该工作将花费多长时间。江苏SOLIDWORKS正版价格HP 500/300系列打印机内置了材料处理，打印和冷却功能。4200/5200系列有一个单独的处理站，需要移动构建箱。这增加了一个步骤，但也允许在第一个作业冷却时进行第二个作业打印，从而提高了生产能力！我期待每当有人需要打印零件时使用此打印机。每天生产数百个零件的能力是惊人的！3D打印已经走了很长一段路，并且只会越来越好，因此请注意HP Multi Jet Fusion系列中更具创新性的打印机。

一如以往，谢谢阅读，快乐阳光！——江苏SOLIDWORKS代理商（SOLIDWORKS 2020）
